在現代工業生產體系中,壓縮空氣作為“工業的血液”,其品質直接關乎生產效率、設備壽命與產品質量。隨著自動化程度的提升和精密設備的普及,對壓縮空氣中水分含量的控制提出了更高要求。傳統干燥設備在能耗、穩定性、維護成本等方面的局限性日益凸顯,而壓縮空氣無熱再生吸附式干燥機(以下簡稱“無熱再生干燥機”)憑借其高效、節能、精準的特性,正成為各行業實現干燥工藝升級的核心選擇。本文將從技術原理、性能優勢、應用場景、選型要點及行業價值等維度,深度解析這一工業干燥領域的革新設備。
無熱再生干燥機的核心技術基于變壓吸附(PSA)原理,通過吸附劑對水分的選擇性吸附與脫附,實現壓縮空氣的連續干燥。其工作流程可拆解為以下關鍵環節:

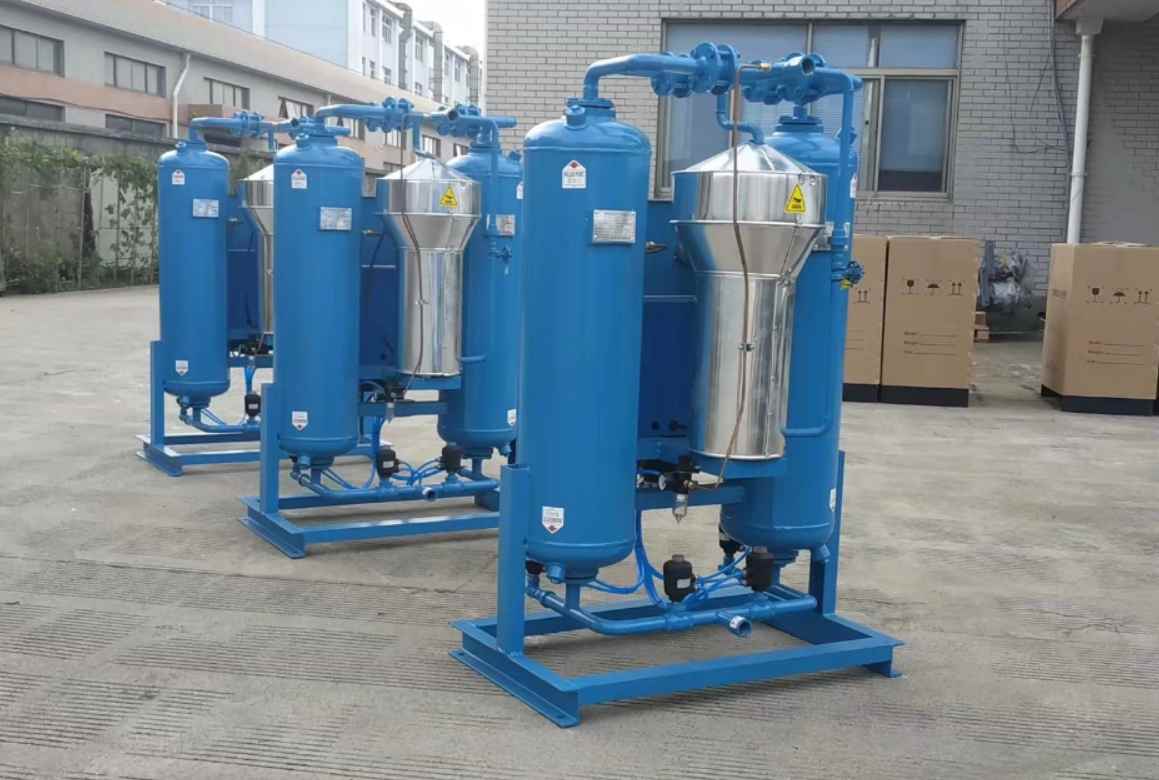

設備通常由A、B兩個填充吸附劑(如活性氧化鋁、分子篩等)的干燥塔組成:
干燥階段:濕壓縮空氣進入A塔,在壓力作用下,吸附劑捕獲空氣中的水分,干燥后的空氣輸出至用氣端;
再生階段:A塔吸附劑飽和后,系統自動切換至B塔干燥,同時A塔通過部分干燥空氣降壓吹掃,帶走吸附劑中的水分,實現再生。
兩塔周期性交替工作,確保壓縮空氣持續穩定輸出。
吸附劑的選擇直接決定干燥效率與露點精度:
活性氧化鋁:成本較低,適合常規干燥場景,露點可達-20℃~-40℃;
分子篩:吸附容量大,對微量水分吸附能力強,露點可低至-70℃,適用于高精密領域。
部分高端設備采用復合吸附劑填充技術,通過分層布置不同吸附材料,實現對不同濕度區間的精準控制。
現代無熱再生干燥機配備PLC智能控制器,可實時監測進氣流量、壓力、溫度及吸附劑狀態,動態調整切換周期。例如,當進氣濕度波動時,系統自動延長飽和塔再生時間,避免因人工干預滯后導致的干燥失效。
相較于傳統有熱再生干燥機、冷凍式干燥機等設備,無熱再生干燥機在以下維度展現出顯著競爭力:
超低露點穩定性:在標準工況下,無熱再生干燥機可將壓縮空氣露點穩定控制在-40℃~-70℃,滿足半導體、醫藥、食品等對水分敏感行業的嚴苛要求。例如,在鋰電池生產車間,露點需維持在-60℃以下以防止電解液受潮,無熱再生干燥機通過實時濕度反饋系統,可將露點波動控制在±3℃以內。
應對復雜工況能力:面對高進氣濕度(如南方梅雨季節空氣相對濕度超90%)或壓力波動(0.4~1.0MPa),設備通過自適應算法調整再生周期,避免因傳統固定周期控制導致的吸附劑未充分再生或過度吹掃問題。
無額外熱源消耗:區別于有熱再生干燥機需通過電加熱或蒸汽對吸附劑進行再生,無熱再生干燥機僅利用干燥空氣降壓時的膨脹效應實現脫附,能耗僅為氣量的7%~15%(傳統有熱再生能耗約20%~25%)。以處理量100m³/min的設備為例,每年可節省電能超50萬度,降低碳排放約400噸。
能量回收技術升級:部分高端機型配備余壓回收裝置,將再生階段排放的廢氣壓力能轉化為動能,驅動風機或用于其他輔助系統,進一步提升能效。
抗沖擊設計:采用防沖擊氣流分布器與高效除油器預處理,減少油霧、粉塵對吸附劑的污染,延長更換周期至5~8年(傳統設備約3~5年)。
材料工藝革新:塔體采用不銹鋼或環氧樹脂涂層碳鋼,耐受腐蝕性氣體;密封件使用氟橡膠材質,適應-30℃~80℃寬溫工作環境,降低泄漏風險。
智能化故障預警:通過物聯網(IoT)模塊實時監測吸附劑壓降、電磁閥動作頻率等參數,提前預警堵塞、漏氣等潛在問題,維護周期可延長至12個月。
即插即用設計:集成式撬裝結構減少現場安裝工序,支持遠程啟停與參數調節,單人即可完成日常巡檢,運維成本較傳統設備降低30%以上。
無熱再生干燥機的多功能特性使其成為跨行業的干燥解決方案核心,以下為典型應用場景解析:
需求痛點:芯片制造過程中,微量水分可能導致光刻膠受潮、金屬線路氧化,影響良率。例如,12英寸晶圓生產線要求壓縮空氣露點≤-70℃,含油量≤0.01mg/m³。
解決方案:采用分子篩型無熱再生干燥機+多級精密過濾系統,搭配在線激光粒子計數器,實時監控空氣中的塵埃顆粒(≥0.1μm顆粒數≤3500個/m³),確保工藝環境達到ISO 4級潔凈度標準。
法規要求:FDA、GMP等標準規定,食品包裝、藥品生產用壓縮空氣需符合“可接觸食品”等級,露點≤-40℃,微生物含量≤10CFU/m³。
設備創新:采用食品級吸附劑與不銹鋼無菌管道,配備紫外線殺菌模塊,避免傳統潤滑油污染風險。某乳制品企業引入該設備后,壓縮空氣微生物檢測合格率從85%提升至99.7%,產品保質期內脹包率下降90%。
氫能領域:在電解水制氫工藝中,無熱再生干燥機用于干燥氫氣原料氣,防止管道結冰與設備腐蝕。某氫燃料電池工廠采用露點-60℃的干燥機,將氫氣純度從99.9%提升至99.999%,滿足質子交換膜燃料電池(PEMFC)對原料氣的嚴苛要求。
石化行業:在天然氣處理場景中,設備可將天然氣露點降至-55℃以下,避免水合物形成堵塞管道。某海上LNG平臺引入防爆型無熱再生干燥機后,冬季停產檢修次數減少70%,年產能提升15%。
航空維修:飛機液壓系統、航電設備維護需使用干燥壓縮空氣吹掃,防止水分殘留導致部件銹蝕。某軍用機場采用車載式無熱再生干燥機,可在野外環境下快速部署,10分鐘內將空氣露點降至-50℃,滿足戰時裝備緊急維修需求。
導彈制造:在推進劑生產車間,干燥機通過雙冗余控制系統確保露點穩定,避免因濕度波動引發易燃易爆原料的安全隱患。
選擇無熱再生干燥機時,需綜合考慮以下技術參數與應用條件,避免“大馬拉小車”或“小馬拉大車”的資源浪費:
處理氣量(m³/min):需略大于實際最大用氣流量,預留10%~20%余量應對峰值需求;
工作壓力(MPa):匹配空壓機輸出壓力,常見范圍0.6~1.0MPa,高壓場景需定制耐壓機型;
進氣溫度(℃):高溫空氣(如>40℃)需先經冷卻預處理,避免吸附劑高溫失活。
應用場景 | 推薦露點范圍 | 吸附劑類型 | 過濾精度要求 |
普通工業 | -20℃~-40℃ | 活性氧化鋁 ≥0.1μm | 含油量≤1mg/m³ |
精密制造 | -40℃~-60℃ | 分子篩+氧化鋁 ≥0.01μm | 含油量≤0.1mg/m³ |
超精密領域 | ≤-60℃ | 分子篩+碳分子篩 ≥0.003μm | 含油量≤0.01mg/m³ |
濕度敏感場景:高濕地區(如沿海、熱帶雨林氣候)需選擇再生效率更高的雙塔四周期機型,縮短吸附周期以應對高負荷;
粉塵環境:礦山、水泥等行業需配置三級以上前置過濾(除塵+除油+除水),并定期反吹清理,防止吸附劑堵塞;
防爆需求:化工、油氣行業需選用Ex防爆認證機型,電氣部件采用隔爆設計,避免靜電火花引發危險。
初期投資:分子篩機型成本約為氧化鋁機型的1.5~2倍,但長期運行能耗低30%以上;
維護成本:吸附劑更換費用占運維成本的60%~70%,選擇長壽命吸附劑(如進口分子篩壽命可達8年)可降低年均支出;
節能收益:對比有熱再生干燥機,無熱機型每年可節省電費5萬~20萬元,投資回收期通常為2~3年。
無熱再生干燥機的普及不僅是單一設備的迭代,更標志著工業生產向高效化、低碳化、智能化轉型的重要趨勢:
1. 綠色制造的踐行者。據行業數據統計,我國工業壓縮空氣系統年耗電量超600億度,其中干燥環節能耗占比約15%。若全行業普及無熱再生干燥機,每年可節省電能超135億度,減少二氧化碳排放超1000萬噸,相當于種植56萬公頃冷杉林。
2. 精密制造的基礎設施。在“中國制造2025”戰略推動下,半導體、航空航天等高端產業對壓縮空氣品質提出更高要求。無熱再生干燥機通過穩定的超低露點輸出,為五軸機床、電子束焊接等精密工藝提供可靠保障,助力國產裝備突破“卡脖子”技術。
3. 智能化生產的節點設備。隨著工業互聯網的發展,無熱再生干燥機正從單一設備升級為智能系統的一部分。通過OPC UA協議接入工廠物聯網平臺,可實時監控全廠區干燥設備運行狀態,結合大數據分析預測維護需求,實現“預防性維護”向“預測性維護”的跨越。
無熱再生干燥機的技術演進將聚焦以下方向,以應對不斷升級的工業需求:
1. 材料創新:開發吸附容量更高、耐水性更強的新型吸附材料(如MOFs金屬有機框架),突破傳統分子篩在高濕環境下的性能衰減問題;
2. 節能技術:集成太陽能供電、廢熱回收等技術,實現干燥機“零外購能源”運行;
3. 微型化設計:針對實驗室、移動維修等場景,推出桌面式或車載式緊湊型機型,支持便攜電源接入;
4. 碳中和應用:在氫能、碳捕集等新興領域,開發適配二氧化碳、甲烷等特殊氣體的干燥解決方案。
從傳統制造業到戰略新興產業,壓縮空氣無熱再生吸附式干燥機以其精準、節能、可靠的特性,正在重塑工業干燥的標準。它不僅是一臺設備,更是連接高效生產與綠色發展的橋梁。在“雙碳”目標與產業升級的雙重驅動下,選擇無熱再生干燥機,即是選擇以技術創新為基石的可持續發展路徑,為企業在競爭激烈的市場中構筑核心優勢。
